盖世汽车讯 在向清洁能源转型的过程中,全固态锂离子电池(ASS-LIB)被视为富有前景,预计将广泛应用于电动汽车等领域。然而,这类电池的表面电阻高,使其输出功率降低,并影响商业应用。

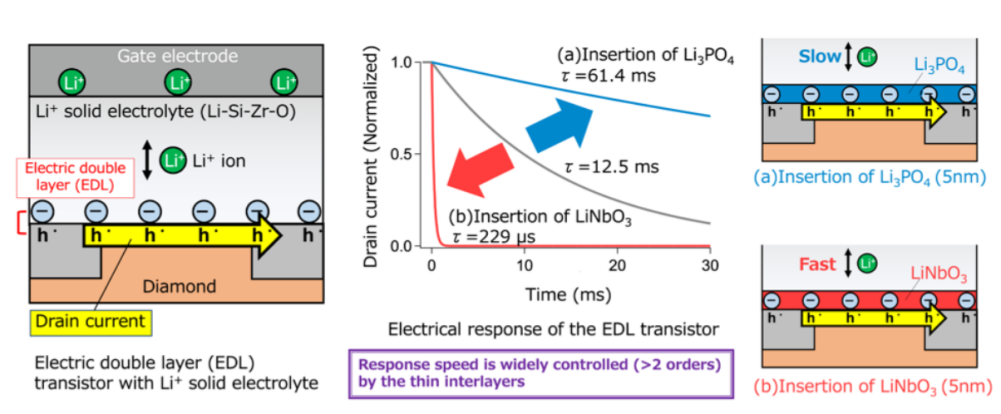

(图片来源:东京理科大学)
据外媒报道,研究人员将这一问题与胶体物质(一种粒子在另一种物质中微观分散)中出现的“电双层”(EDL)效应联系起来。当胶体颗粒在其表面吸附分散介质中的负电荷离子,由此获得负电荷,就会发生EDL效应。东京理科大学(TUS)的研究人员Dr. Tohru Higuchi表示:“这发生在固体/固体电解质界面,给全固态锂电池带来了问题。”
该校与日本国立材料科学研究所(National Institute for Materials Science)的研究人员共同设计了一种新技术,用于定量评估固体/固体电解质界面的EDL效应。研究人员利用基于全固态氢端金刚石(H-diamond)的EDL晶体管(EDLT)进行霍尔测量和脉冲响应测量,以确定EDL充电特性。
研究人员在H-diamond和锂固体电解质之间,插入纳米厚度铌酸锂或磷酸锂中间层,以研究这两层界面处EDL效应的电响应。电解质构成确实影响了电极界面附近一小部分区域的EDL效应。当在电极/固态电解质界面之间引入一定的电解质作为中间层时,可以减少EDL效应。
与铌酸锂/H-diamond界面相比,磷酸锂/H-diamond界面的EDL电容要大得多。
研究人员还解释如何改进ASS-EDL充电的切换响应时间。Dr. Higuchi表示:“EDL已证明会影响切换性能。控制EDL的电容,可以大大提高ASS-EDL充电的切换响应时间。我们在场效应晶体管电子层利用金刚石的非离子渗透特性,将其与各种锂导体结合在一起。”
中间层具有加快和放慢EDL充电速度的作用。EDLT的电响应时间变化很大,在大约60毫秒(磷酸锂/H-diamond界面低速切换)到大约230微秒(铌酸锂/H-diamond界面高速切换)之间。然而,该团队展示,对EDL充电速度的控制超过两个数量级。
研究人员能够在全固态设备中实现载波调制,并改善其充电特性。Dr. Higuchi表示:“关于锂离子导电层的研究结果,对提高界面电阻具有重要意义。未来或将有助于实现具有优异充放电特性的全固态电池。”
总而言之,对于控制ASS-LIB界面电阻来说,这是重要的一步,拓宽了其在许多应用中的可行性。
*版权声明:本文为盖世汽车原创文章,如欲转载请遵守 转载说明 相关规定。违反转载说明者,盖世汽车将依法追究其法律责任!
本文地址:https://auto.gasgoo.com/news/202303/8I70333201C501.shtml
联系邮箱:info@gasgoo.com
客服QQ:531068497
求职应聘:021-39197800-8035
新闻热线:021-39586122
商务合作:021-39586681
市场合作:021-39197800-8032
研究院项目咨询:021-39197921
版权所有2011|未经授权禁止复制或建立镜像,否则将追究法律责任。
增值电信业务经营许可证 沪B2-2007118 沪ICP备07023350号
