苹果发明全向声学设备 可用于未来汽车等交通工具

盖世汽车讯 据外媒报道，美国专利商标局（US Patent & Trademark Office）公布了苹果公司一项新专利申请，与全向声学设备（扬声器）相关。该专利可以作为固定设备（例如会议室或其他房间）或移动设备（例如自动或半自动驾驶车辆、车厢、飞机、渔船、轮船、直升机等交通工具），由一个或多个乘员临时占用。该专利的重点是用于车辆的全向扬声器。

图片来源：patentlyapple.com

苹果专利申请中的主题技术为定向声学设备，可以在各种环境和/或设备中实现，例如包括封闭环境的设备。在一种或多种应用中，该定向声学设备可以是定向扬声器，即具有声学端口（可投射声音，例如由移动隔膜或其他发声部件生成的声音）、后容积（back volume）和细长通道流体耦合到后容积，并配置为从后容积输出声音。因为来自后容积的声音将具有极性（例如正极性），即与从声学端口输出相反的极性（例如负极性），所以来自后容积的声音可以抵消一部分声学端口的声音，在由细长通道的布置定义的方向上。在一种或多种应用中，定向扬声器可以具有流体耦合到扬声器的后容积的多个细长通道。

苹果专利图1和图2图为根据一个或多个应用的示例装置，其中图2与车辆有关。该专利指出：安全部件#116可能包括一个或多个安全带、一个或多个安全气囊、防滚架、一个或多个灭火部件、一个或多个加固结构等。例如，平台142可能包括地板、地面部分或车辆底盘。”

苹果专利还表示，在应用中，设备#10可以实现为可移动平台，例如车辆（例如，使用传感器和/或摄像头在道路上行驶且基本上不受人类操作员控制的自动驾驶车辆，包括人类操作员控制并在操作员监督下使用传感器和/或摄像头在道路上导航的半自动驾驶汽车，或能够在完全自动驾驶模式、半自动驾驶模式和/或手动驾驶模式之间切换的车辆）。在上述应用各种版本中，该车辆的所有座椅可朝向车辆内部定向或面向车辆侧面（例如，车辆左侧和/或右侧和/或前部和后部），面向车辆的前部和后部，和/或可在各种方向之间旋转。

图片来源：patentlyapple.com

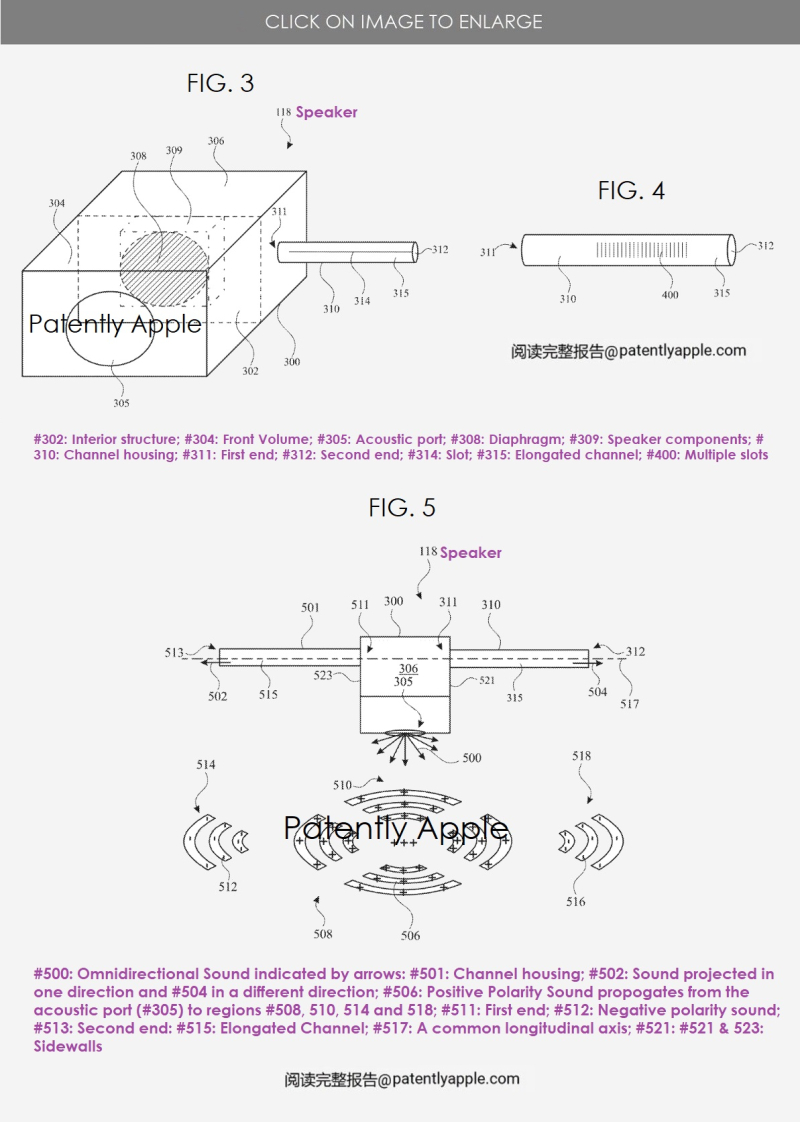

苹果的专利图3为定向声学装置的示意性透视图；图4为定向声学设备的示例定向组件的示意性透视图；图5为另一个示例定向声学设备的示意性侧视图。

图片来源：patentlyapple.com

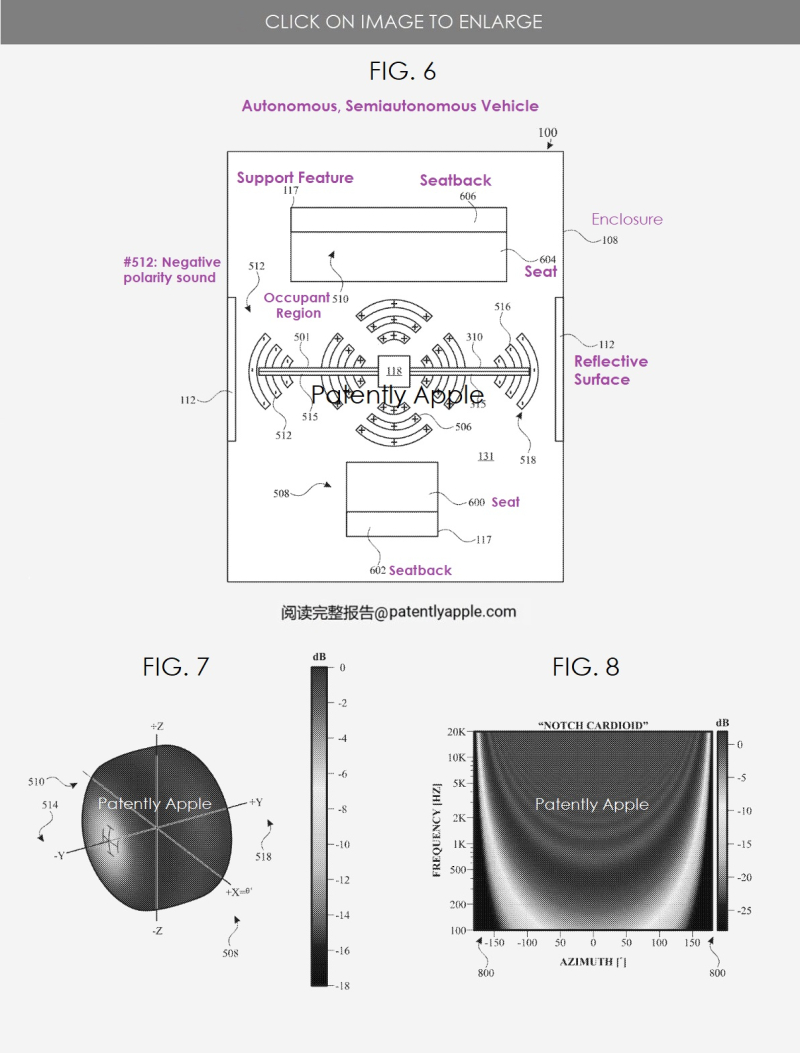

苹果的专利图6为由图5的示例定向声学设备输出的定向音频示例的示意性顶视图，其中图5为图一设备的应用。

图片来源：patentlyapple.com

苹果的专利图7为三维声学功率分布示例，来自图5的示例定向声学设备的定向音频输出。苹果的专利图8为声学功率的分布示例，作为由图5示例定向声学设备输出的定向音频的频率和方位角的函数。
