苹果获增强现实专利 与下一代汽车挡风玻璃显示系统相关

盖世汽车讯 据外媒报道，美国专利商标局（US Patent & Trademark Office）公布了苹果公司的一项新的增强现实专利申请，与下一代AR挡风玻璃显示器有关，以为用户提供车速信息，为驾驶员提供进入学校区域的各种警告，以及提供更清晰的道路标志并指出重要地标等。

图片来源：patentlyapple.com

苹果在专利中指出，在许多情况下，通过透明表面（包括车窗）感知的环境中可以提供图形覆盖，以向观察者提供信息，包括与感知环境的一个或多个部分相关的信息。

在部分情况下，图形覆盖被用在车辆中，以被车辆乘员感知并且提供与车辆的一个或多个相关的信息，包括车辆速度，以及车辆所在环境的一个或多个部分。当操作员观察车辆行驶的环境时，包括前方迎面道路，这样的信息可以显示在透明表面上，包括前窗，又称挡风玻璃，使得车辆控制人包括驾驶员在靠近车道的位置感知到这些信息。

在某些情况下，显示的图形应该能够覆盖位于通过透明表面感知环境中的某些对象，并且能够增强、改变、控制经由透明表面提供给观察者的与环境相关的信息。 这种图形覆盖可以被称为增强现实显示。

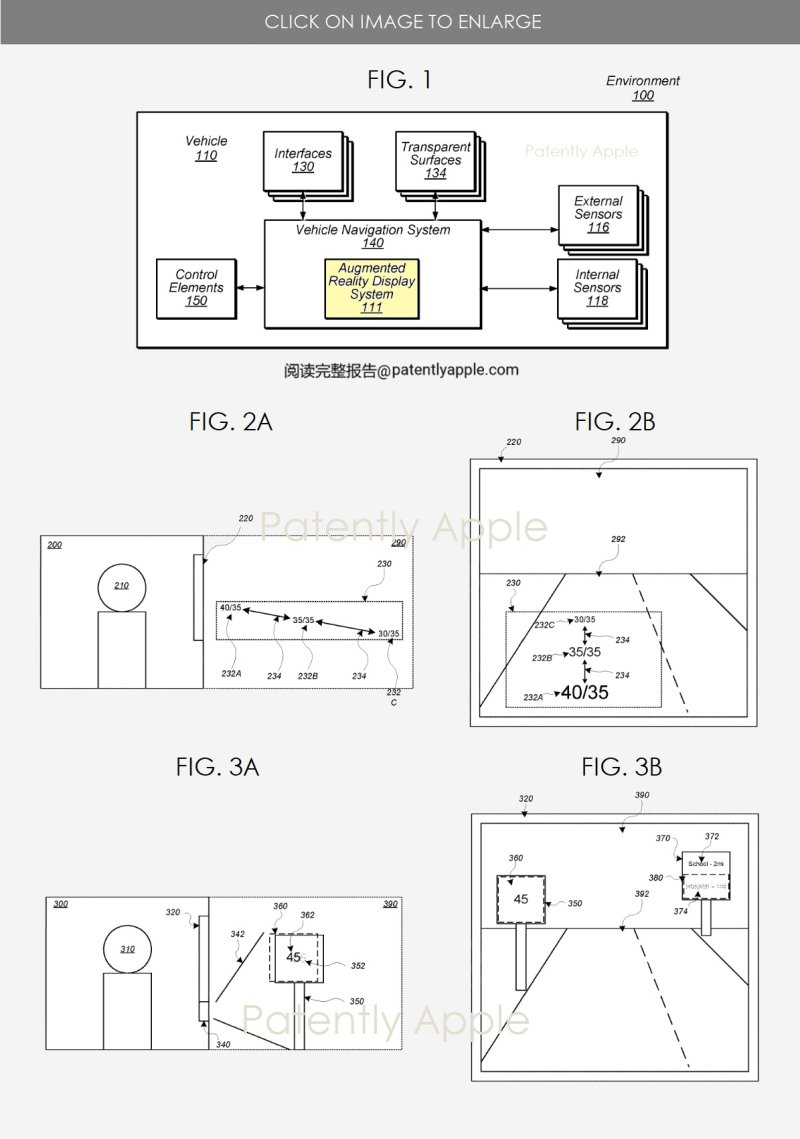

苹果的专利图1为包括车辆导航系统（VNS）#140的车辆#110。在一些实例中，VNS可以自主控制一个或多个车辆控制元件#150，以使车辆沿着一条或多条驾驶路线自主导航通过环境#100。该VNS可以包括增强现实显示模块#111，即增强现实显示系统。

苹果的专利图2A-B展示了包括透明表面的车辆。根据实例，该透明表面提供增强现实显示，包括指示车辆速度（相对于本地限速）的空间指示；如图3A-B图示了包括透明表面的车辆，以提供增强现实显示，可修改位于外部环境中的标志所呈现的乘员感知信息。

图片来源：patentlyapple.com

苹果的专利图4A-B说明了包括透明表面的车辆，可提供增强现实显示。而该增强显示器包括显示元件，以提供环境中静态物体的表示。根据部分实例，目前这些物体通过车辆的透明表面无法直接看到。该表示可以包括环境中静态对象的三维表示。

在一些实例中，在沿道路400行驶通过环境490的车辆410中包括增强现实显示系统，可接收关于各种静态对象的信息，包括一个或多个结构、标志、地标和植物等。

在一些实例中，车辆#410中包含的增强现实显示系统确定与环境#490的传感器数据表示相关联的盲点#440，其中这些数据表示由车辆#410中的传感器设备生成，基于一个或多个不同对象的存在，包括图示车辆#420。

图片来源：patentlyapple.com

苹果的专利图7A-B图示了经由提供增强现实显示器和主动悬架系统中的一个或多个透明表面来模拟环境中的一个或多个对象的车辆。

苹果的专利图8A-B图示了包括透明表面的车辆，该透明表面提供增强现实显示，包括环境中的特定驾驶区域的表示。驾驶区域可以是学校区域、十字路口区域、与儿童存在相关的区域、与各种不便人士相关的区域，或各种组合人群等。
