PCAN驱动获取以及接线示意图

盖世汽车快讯忻文 2022-08-25 19:09:27

主营产品汽车总线工具链、汽车总线测试产品、CAN FD分析软件、示波器、噪音振动分析仪（振动异响NVH)、压力传感器、新能源车(EV)诊断示波器、激光雷达、云平台、网关、以太网交换机、FPGA图像采集卡、视觉软件平台

主营产品汽车总线工具链、CAN总线接口设备、CAN FD接口设备、CAN XL接口设备、LIN总线接口设备、汽车以太网媒体转换器、总线网关与路由器、总线诊断设备、总线数据记录仪、CAN/LIN通信分析软件、总线仿真工具、CAN总线开发软件、通信驱动程序、软件开发接口（API/SDK）、嵌入式CANopen软件库、ECU通信测试工具

1. 如何获取驱动？

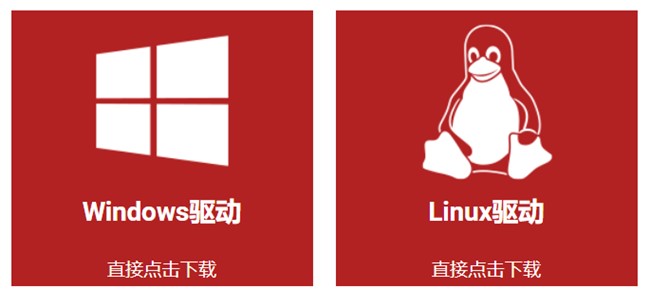

① PCAN的win10系统最新驱动和linux系统最新驱动都可以在我们的虹科PEAK中文官网下载到，链接如下：https://peak-system.com.cn/resource/；

② 如果您PCAN用的是win7系统，那么可以联系虹科工作人员（手机/微信：13512767172）

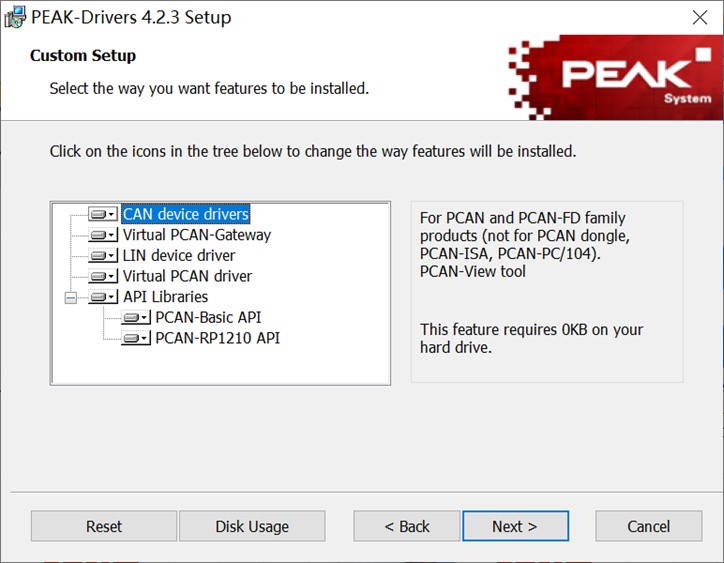

③ 然后按照驱动提示安装即可，注意在下图选择界面时，最好都选上，因为有可能您也会用到。（如果其他疑问，欢迎访问：hongchesys.com）

2. PCAN接线示意图

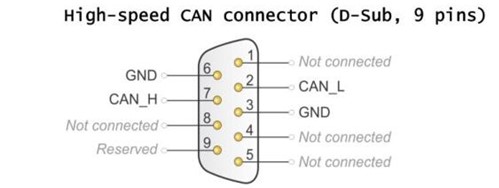

① 不带LIN通道（PCAN-USB、PCAN-USB FD、PCAN-USB X6）的DB9接口引脚图如下所示：

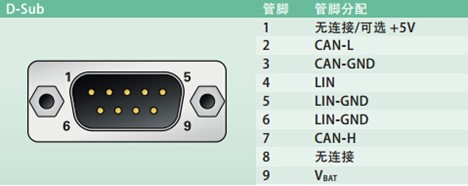

② 带LIN通道（PCAN-USB Pro FD）的DB9接口引脚图如下所示：

③ CAN 总线的连接方式基本都是一样的，DB9 端 2 号引脚是 CAN_L，7 号引脚是 CAN_H（注意：CAN_H 和 CAN_L 之间需要连接 120Ω的终端电阻）；LIN 端的连接，除了连接 LIN 线，也需要供电，如下图引脚分配；一般供电12V 就行，最好别超过 18V（注意：如果 PCAN-USB Pro FD 和它连接的 LIN 节点使用的是不同的电源，那么需要共地才能正常通信）。
